你所在位置：首页>产品展示>锥度测量仪MC502Z

产品简介: 气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备；特别是在孔类检测仪器相比气动量仪在测量速度和精度上有不可超越的优势。 MicroCompass系列数字气动量仪在这方面表现显著，一改传统浮标式和单一的数字式读数方式，采用PLC控制系统，进一步提高了系统精度和操作设置方法。锥度测量的特殊性，一般是通过间接测量的方式，即：选择两个距离固定h的平行截面，测量出每个截面的直径D和d，通过公式C=（D-d)/h计算出锥度大小。这里指在建立一个数学模型，用于分析测量误差对锥度测量的影响。根据需要选择合适的测量精度，可以使仪器经济性更强。

产品特点：
气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备；特别是在孔类检测仪器相比气动量仪在测量速度和精度上有不可超越的优势。
MicroCompass系列数字气动量仪在这方面表现显著，一改传统浮标式和单一的数字式读数方式，采用PLC控制系统，进一步提高了系统精度和操作设置方法。

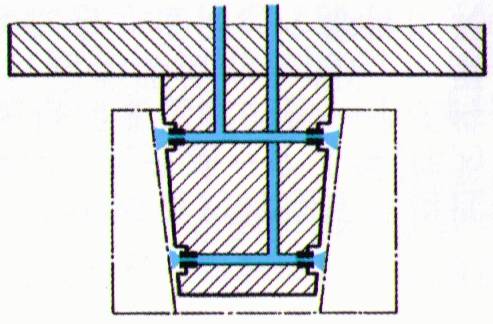

锥度测量的特殊性，一般是通过间接测量的方式，即：选择两个距离固定h的平行截面，测量出每个截面的直径D和d，通过公式C=（D-d)/h计算出锥度大小。这里指在建立一个数学模型，用于分析测量误差对锥度测量的影响。根据需要选择合适的测量精度，可以使仪器经济性更强。

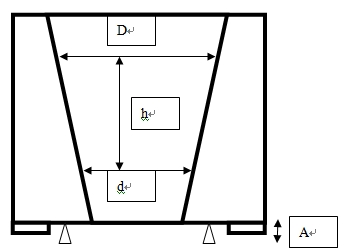

锥度C=（D-d）/h
其中：
C---理论标准锥度。
    D---大截面直径。
    d---小截面直径。
    h---两平行截面距离。

产品主要优点：
非接触测量，采用进口高精密气动传感器，同时配备SMC精密调压阀，精度高，重复性好；
数字显示，直观方便，避免人为的读数误差；

数字键盘，操作方便，易学易掌握；
MC502Z为触摸屏高端智能型，可通过U盘进行数据收集。

气源处理系统（二级过滤系统）

本气源过滤器为数字气动量仪专用气源过滤系统，本体采用铝合金，内置调压阀，压力调节更稳定，漂移量小，压力特性好；起到前端稳压作用，最高可调压力1MPa。独特的导流结构，使流过的气体产生旋转，从而更有效地分离
气体中的液体；滤芯采用青铜颗粒烧结，更是有效的过滤5µm以上的固体颗粒。过滤器采用调压阀+2个过滤器组合，让过滤效果更佳完善和有效，且操作简单；直接插上气管即可使用。

产品技术指标:

仪器型号	MC502Z
仪器特点	采用7寸彩色触摸屏，可显示多种信息同时显示，可设置分等级报警提示；并可根据需要订购数据采集型，常用于检验中需要数据分析场合。
显示类型	触摸屏显示，6万色TFT真彩
显示区域	7英寸，800*480 像素
显示方式	65536真彩色
分辨率	0.0001°
重复精度	0.0033°(锥度比1:10)
系统精度	0.0083°(锥度比1:10)
外形尺寸	240230210mm
重量	5.1Kg
技术特点描述	1.真彩触摸屏显示； 2.个性化显示 3.中文菜单 4.I/O信号输出 5.存储测量数据
测量环境要求
电源要求	24VDC 2A/8W
工作温度	0°C ~40°C
储存温度	-10°C to +60°C
相对湿度	20-85%（无凝露）
系统供气气压	0.3-0.6Mpa
进气气压	0.3Mpa
